Отраслевые кабельные конструкции ГК КОРОБОВ
  • Работаем современно
    Работаем современно

    Запущена новая автоматизированная линия по производству прокатных кабельных лотков

    Подробнее
  • Работаем из наличия
    Работаем из наличия

    Складской комплекс группы компаний КОРОБОВ один из крупнейших в регионе, что позволяем нам выполнять заказы день в день

  • Работаем оперативно
    Работаем оперативно

    В кротчайшие сроки произведем доставку кабельных конструкций в любой регион страны

    Подробнее

ЗЭМИ ЕКАТЕРИНБУРГ: Кабеленесущие мультисистемы

Базовое предприятие группы ЗЭМИ ЕКАТЕРИНБУРГ предлагает мультисистемные решения бюджетной марки ЗЕ, объединяющие в себе большинство известных видов кабельных конструкций, от классических электромонтажных изделий ГЭМ, до современных кабеленесущих систем, позволяющих создавать кабельные линии любой сложности. Изделия реализуются напрямую, без дилерской сети, что позволяет сохранять низкие цены при неизменно высоком качестве изделий.

ЗЭМИ ЕКАТЕРИНБУРГ, мультисистемные, кабеленесущие системы, ЗЕ

ВАЖНО! В разделе представлены объекты интеллектуальной собственности. Производство, предложение к продаже (посредством сети интернет, через выставление счетов, коммерческих предложений и пр), продажа, складирование, транспортировка, монтаж и эксплуатация изделий, являющихся объектами интеллектуальной собственности, без согласия правообладателей является незаконным и влечет ответственность. Более подробную информацию можно узнать в разделе "Правовая практика".

Каталог кабельных конструкций

В каталоге представлены изделия, сгруппированные по основным направлениям (системы кабельных лотков и коробов, системы хомутов кабельных креплений, системы несущих стоек и консолей), позволяющие подобрать аналоги известным решениям.

Каталог ЗЭМИ ЕКАТЕРИНБУРГ, Мультисистемы, Multisystem

Каталог изделий
формат PDF




СИСТЕМЫ КАБЕЛЬНЫХ
ЛОТКОВ И КОРОБОВ

Листовые кабельные лотки

Лестничные кабельные лотки

 Усиленные кабельные лотки

 Короба кабельные

СИСТЕМЫ ХОМУТОВ
КАБЕЛЬНЫХ КРЕПЛЕНИЙ

Кабельные крепления (1-го кабеля)

 Кабельные крепления (3-х кабелей)

СИСТЕМЫ НЕСУЩИХ
КОНСОЛЕЙ И СТОЕК

 Конструкции для нормальных нагрузок

Конструкции для средних нагрузок STRUT

Конструкции для больших нагрузок

 Стойки и полки кабельные (ГЭМ)

 Стойки и консоли (СТ, СТД, КС)

 Аксессуары (хомуты и пр)



  Исполнение
№1
Исполнение
№2
Исполнение
№3

Тип атмосферы эксплуатации по ГОСТ 15150-69 I II III

Класс стойкости к коррозии по ГОСТ 52868-07 3 6 9А, 9С

Условия эксплуатации по ГОСТ 15150-69 Т4-Т2
УХЛ4-УХЛ2
Т5-Т1
УХЛ5-УХЛ1
Т5-Т1
УХЛ5-УХЛ1, ОМ5-ОМ1

Антикоррозионное покрытие / сталь Оцинкование
по методу Сендзимира
до 18 мкм
Горячее оцинкование
погружением по
ГОСТ 9.307 до 120 мкм
Высоколегированная
нержавеющая
сталь


СЕРТИФИКАТЫ

При запуске в производство, кабельные конструкции проходят процедуру испытаний, добровольной сертификации и имеют полный пакет сертификатов, подтверждающие их задекларированные характеристики: сертификаты ГОСТ Р МЭК; сертификат пожарной безопасности класса НГ; климатический сертификат исполнения УХЛ1 по ГОСТ 15150-69.


Сертификат ГОСТ Р 52868-2021 ЗЭМИ ЕКАТЕРИНБУРГ (лотки и консоли) Сертификат ГОСТ Р 61084-1-2022 ЗЭМИ ЕКАТЕРИНБУРГ (кабельные короба)

Сертификат
ГОСТ Р 52868-2021
(лотки и консоли)
Сертификат
ГОСТ Р 61084-2022
(кабельные короба)


Сертификат ГОСТ Р МЭК 61914-2015 ЗЭМИ ЕКАТЕРИНБУРГ (кабельные крепления) Сертификат ГОСТ 15150-69 ЗЭМИ ЕКАТЕРИНБУРГ (т.ч. УХЛ1)

Сертификат
ГОСТ Р 61914-2015
(хомуты)
Сертификат
ГОСТ 15150-69
(т.ч. УХЛ1)



Сертификат
ИСО 9001-2015
(качество)
Сертификат
ИСО 9001-2015
(качество)


Сертификат ГОСТ 30244-94 ЗЭМИ ЕКАТЕРИНБУРГ (класс НГ)

Сертификат
ГОСТ 30244-94
(класс НГ)
Сертификат
ГОСТ 30546-98
(сейсмостойкость)


ОТПРАВЬТЕ ЗАЯВКУ СПЕЦИАЛИСТУ

Ассортимент каталога ЗЭМИ ЕКАТЕРИНБУРГ насчитывает более 120 тысяч типоразмеров, что в ряде случаев затрудняет поиск нужного изделия. Получите предложение с минимальными ценами, учитывающее дополнительные скидки от объема продукции, отправив заявку специалисту.

ЗЭМИ ЕКАТЕРИНБУРГ, мультисистемные, кабеленесущие системы, ЗЕ

Бесплатно

подберем аналоги
и рассчитаем
доставку

Отправить заявку

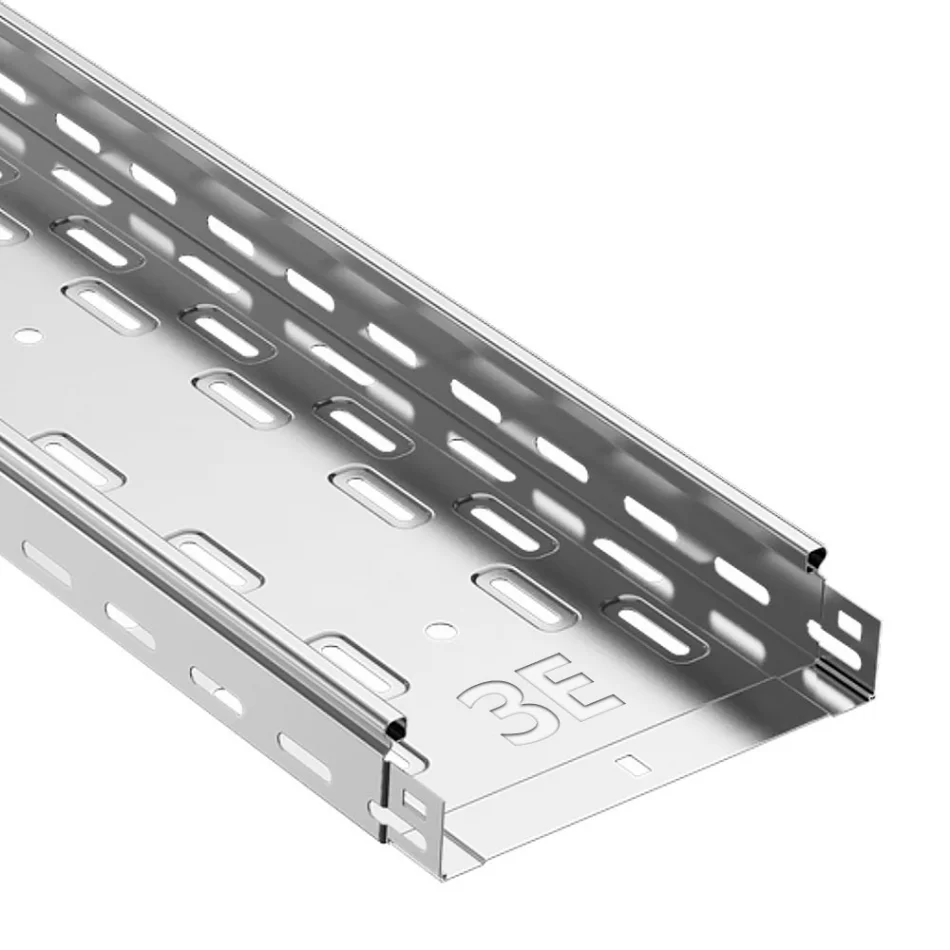

Кабельные лотки перфорированные и неперфорированные

Лотки кабельные перфорированные или неперфорированные являются основой кабельных линий большинства предприятий. В системах кабельных лотков перфорированных и неперфорированных представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему кабельных лотков перфорированных и неперфорированных входят изделия длинной от 2-х до 6-ти метров, а также, элементы для поворота и разветвления кабельной линии в трех исполнениях.


Лотки листовые, перфорированные, глухие, ЗЕ-1, ЗЕ-2, ЗЕ-3, ЗЕ-4, ЗЕ-I, ЗЕ-II, ЗЕ-III. ЗЕ-IV, ЛЛП, ЛЛГ, ЛМ, ЛМГ, НЛП, НЛГ, ЛМПЗ, ЛНПЗ

Марка изделия Тип
замка
Высота
изделия
Ширина
изделия
Длина
изделия

Лотки перфорированные ЗЕ-1 - 50, 60, 80, 100 50, 100, 200...600 3000-6000
Лотки неперфорированные ЗЕ-1 - 50, 60, 80, 100 50, 100, 200...600 3000-6000

Лотки перфорированные ЗЕ-2 Угловой 50, 60, 80, 100 50, 100, 200...600 3000-6000
Лотки неперфорированные ЗЕ-2 Угловой 50, 60, 80, 100 50, 100, 200...600 3000-6000

Лотки перфорированные ЗЕ-3 Полукруглый 50, 60, 80, 100 50, 100, 200...600 3000-6000
Лотки неперфорированные ЗЕ-3 Полукруглый 50, 60, 80, 100 50, 100, 200...600 3000-6000

Лотки перфорированные ЗЕ-4 Круглый 50, 60, 80, 100 50, 100, 200...600 3000-6000
Лотки неперфорированные ЗЕ-4 Круглый 50, 60, 80, 100 50, 100, 200...600 3000-6000

Лотки перфорированные ЛЛП - 50, 80, 100 50, 100...600 2000
Лотки неперфорированные ЛЛГ - 50, 80, 100 50, 100...600 2000

Лотки перфорированные ЛМ - 50, 65, 100 75, 100...600 2000
Лотки неперфорированные ЛМГ - 50, 65, 100 75, 100...600 2000

Лотки перфорированные НЛП - 50, 60, 100 75, 100...600 2000
Лотки неперфорированные НЛГ - 50, 60, 100 75, 100...600 2000

Лотки перфорированные ЛПМЗ - 50, 80, 100

50, 100...600

2500

Лотки неперфорированные ЛНМЗ - 50, 80, 100 50, 100...600 2500

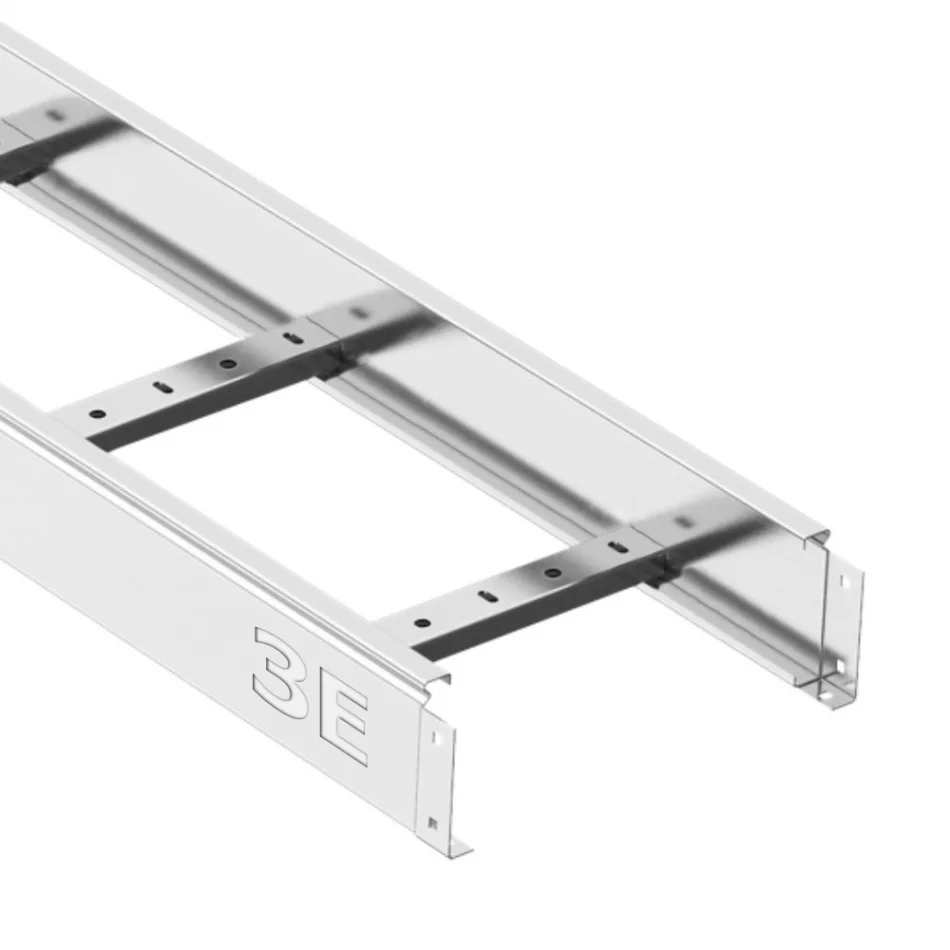

Лотки лестничные

Лотки лестничные являются облегченным решением для создания кабельных линий. В системах лотков лестничных представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему лотков лестничных входят изделия длинной от 2-х до 6-ти метров, а также, элементы для поворота и разветвления кабельной линии в трех исполнениях.



Лотки лестничные ЗЕ-5, ЗЕ-V, ЛСЛ, НЛ-20, НЛ-30, НЛ-40, НЛ-50, НЛ-60

Марка изделия Высота
изделия
Толщина
металла
Ширина
изделия
Длина
изделия


Лотки лестничные ЗЕ-5

50, 60, 80, 100 1.0/1.2/1.5 200, 300...600

3000-6000

Лотки лестничные ЛСЛ

50, 80, 100 1.2/1.5 200, 300...600

2000

Лотки лестничные НЛ

50, 70, 100 1.2/1.5

200, 300...600

2000

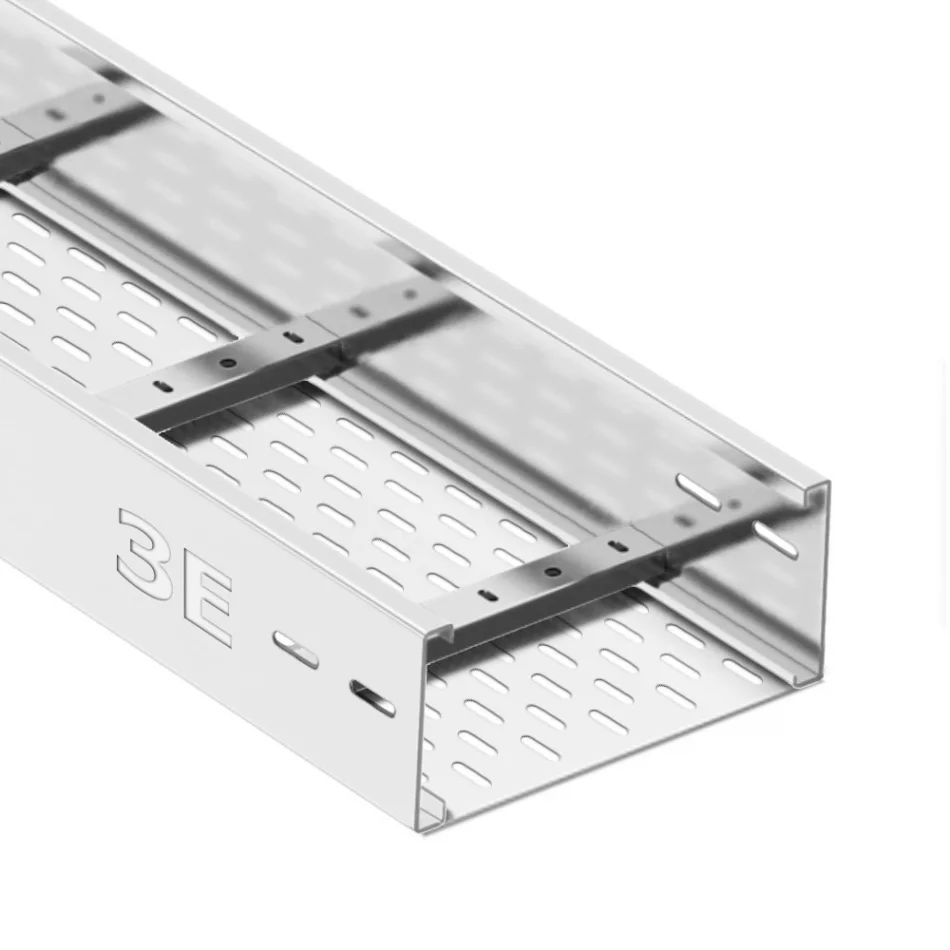

Лотки усиленные (кабельросты)

Лотки усиленные типа кабельрост применяется на объектах, где необходимо создать кабельную линию со строительными пролетами до 6 и более метров. В системе усиленных лотков типа кабельрост представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В кабельросты усиленных лотков входят изделия длинной от 6-ти до 12-ти метров, а также, элементы для поворота и разветвления кабельной линии в трех исполнениях.



Лотки кабельные для больших пролетов, ЗЕ-6, ЗЕ-7, ЗЕ-8, ЗЕ-VI, ЗЕ-VII, ЗЕ-VII, кабельросты, лестничные, перфорированные, глухие

Марка изделия Высота
изделия
Толщина
изделия
Ширина
изделия
Длина
изделия


Лотки усиленные лестничные ЗЕ-6 (кабельросты)

80, 100, 150, 200 1.5/2.0 200-600

6000-12000

Лотки усиленные перфорированные ЗЕ-7

80, 100, 150, 200 1.5/2.0

200-600

6000-12000

Лотки усиленные неперфорированные ЗЕ-8

80, 100, 150, 200 1.5/2.0

200-600

6000-12000

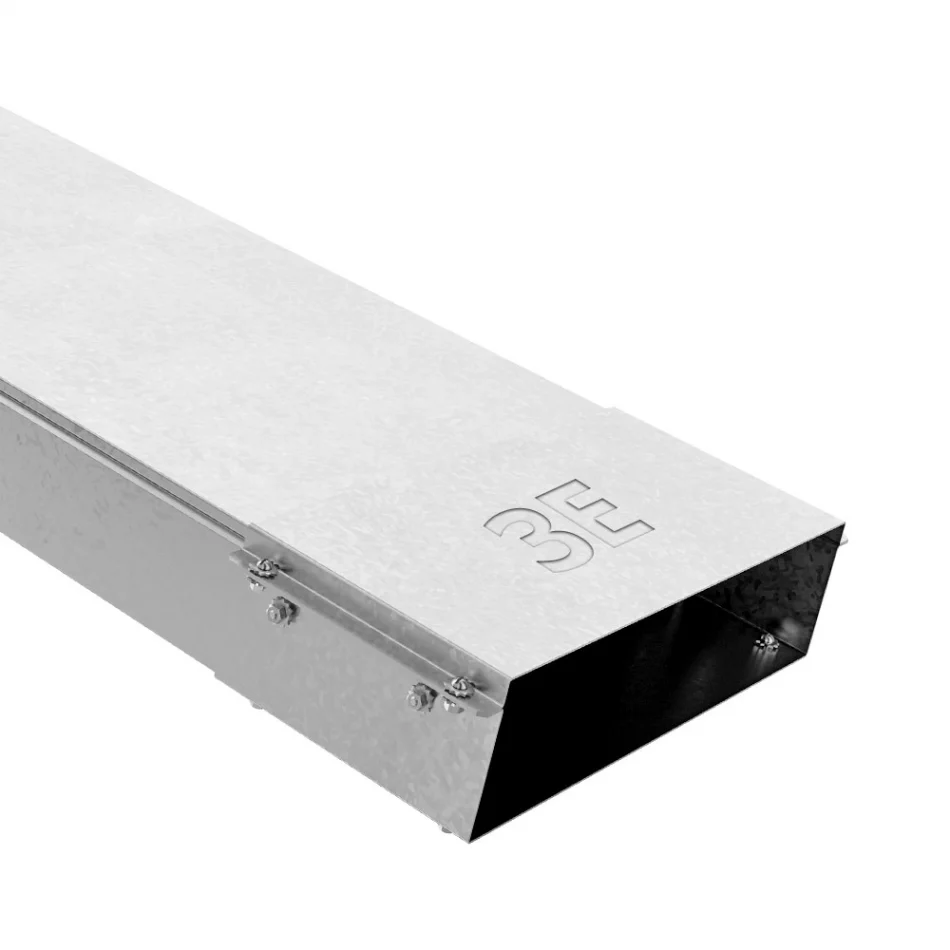

Короба кабельные

Короба кабельные являются защищенным решением для создания кабельных линий. В коробах кабельных представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В короба кабельные входят изделия длинной от 1-ти до 6-ти метров, а также, элементы для поворота и разветвления кабельной линии в трех исполнениях.




Короба кабельные, глухие, перфорированные, ЗЕ-9, ЗЕ-10, ЗЕ-IX, ЗЕ-X, КСК, КСП, СП, У, КП, ККБ

Марка изделия Высота
изделия
Толщина
изделия
Ширина
изделия
Длина
изделия


Короба кабельные ЗЕ-9

50, 100, 150, 200 0.7/0.8/1.0/1.2/1.5 50, 100, 200...600

3000-6000

Короба перфорированные ЗЕ-10

50, 100, 150, 200 0.7/0.8/1.0/1.2/1.5

50, 100, 200...600

3000-6000









Короба кабельные КСК

50, 100, 150, 200 0.8/1.0/1.2/1.5

50-600

2000

Короба перфорированные КСП

50, 100, 150, 200 0.8/1.0/1.2/1.5

50-600

2000









Короба кабельные СП

50, 100, 150, 200 0.8/1.0/1.2/1.5

50-600

2000

Короба кабельные КП

50, 100, 150 0.8/1.0/1.2/1.5

100-500

2000

Короба кабельные серии У

50, 100 0.8/1.0/1.2/1.5

100-200

2000, 3000

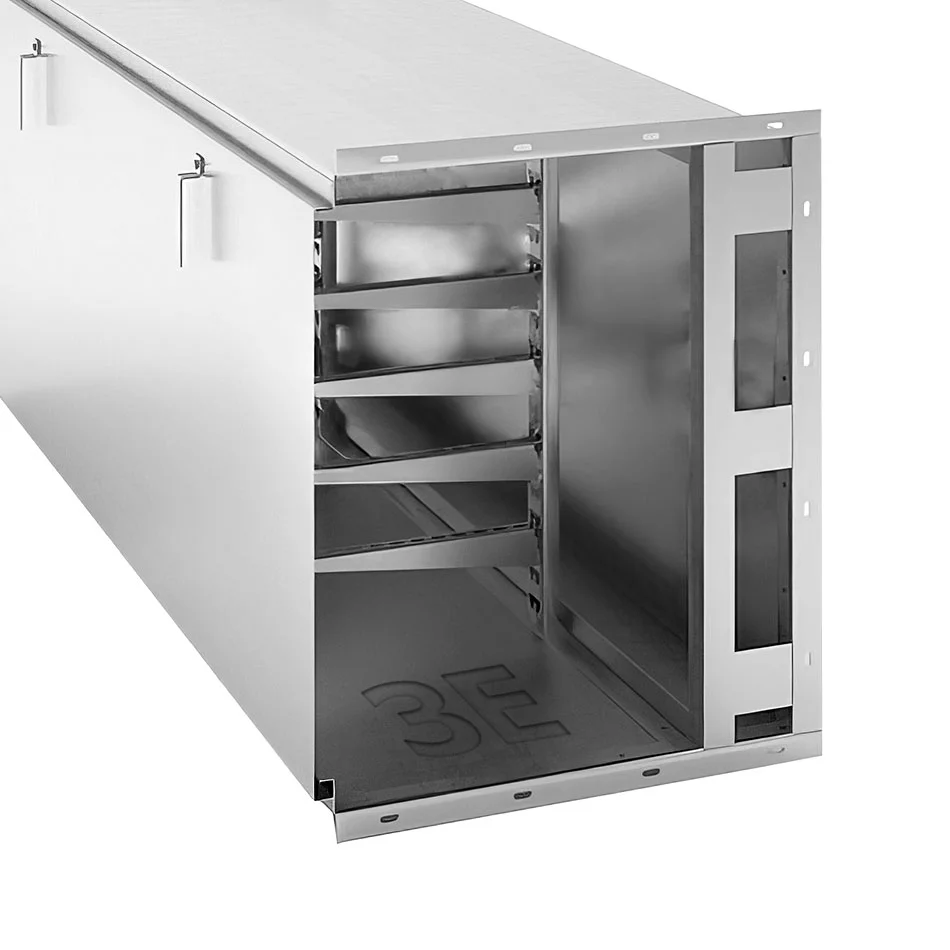

Короба блочные ККБ-П

650, 950 2.0

400, 600

1000-3000

Короба блочные ККБ-ПО

200 1.5

500

1000-3000

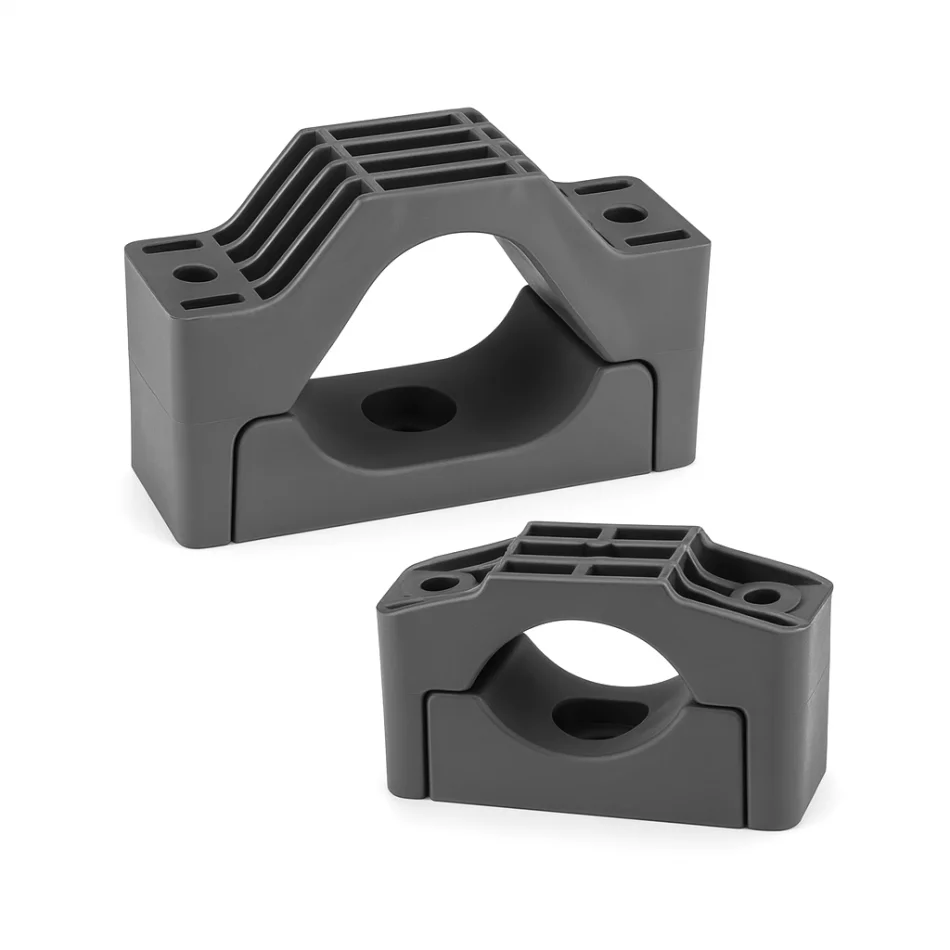

Хомуты кабельные крепления

Хомуты кабельные крепления механические неметаллические нужны для монтажа кабеля. В системе хомутов кабельных креплений полиамидных двухкомпонентных представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему хомутов кабельных креплений узлов точного фиксированного крепления входят кабельные хомуты разного габарита.

Хомут кабельное крепление

Марка изделия Диаметры
кабеля


Хомуты кабельные крепления ЗЕ-1

11-25, 25-40, 40-65, 45-70, 65-90, 90-130, 130-160

Хомуты кабельные крепления ЗЕ-3

25-45, 40-60, 50-75, 75-100, 100-120, 125-150

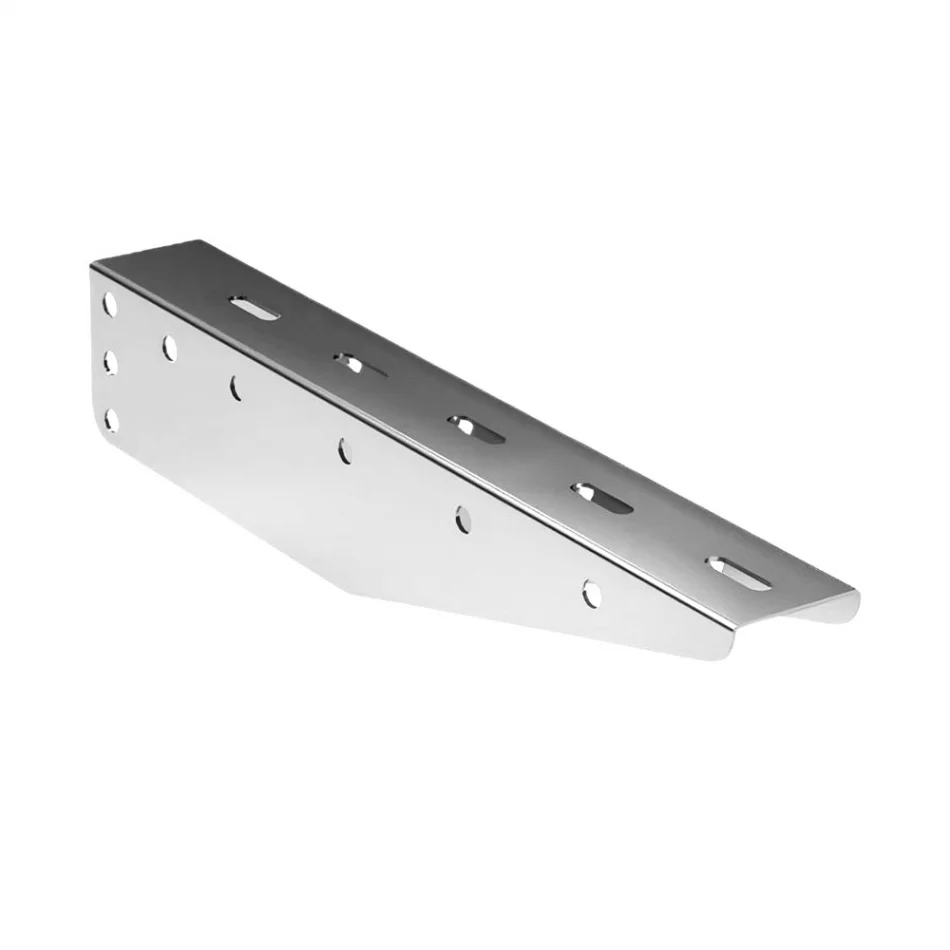

Стойки кабельные (для нормальных нагрузок)

Несущие конструкции необходимы для монтажа кабельных лотков и коробов. В системе несущих конструкций для нормальных нагрузок представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему несущих конструкций для нормальных нагрузок входят кабельные стойки и консоли, а также, элементы для крепления изделий в трех исполнениях.

Консоли кабельные ЗЕ-29, консоли для нормальных нагрузок, профиль, BPL-29, BPM-29, BPL-21, BPM-21, консоль, BBM-50

Марка изделия Толщины
изделия
Размеры
изделия

Консоль кабельная ЗЕ-29 1.5/2.0/2.5

150, 200, 250, 350, 450, 550, 650

Стойка кабельная ЗЕ-29 1.5/2.0/2.5

200, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000

Скоба напольная ЗЕ-29 1.5/2.0/2.5

196, 296, 396, 496, 596, 696

Крепления ЗЕ-29 1.5/2.0/2.5 60, 85, 117, 158

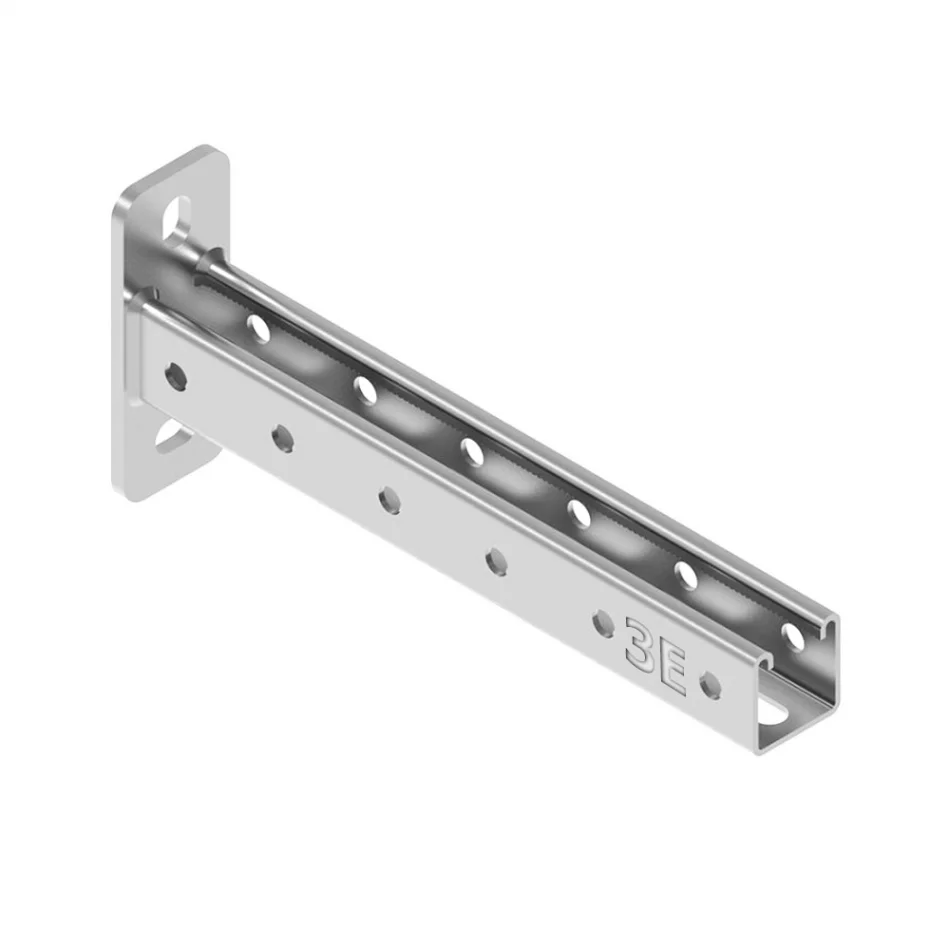

Strut профиль, Strut консоль (для средних нагрузок)

Strut профиль и strut консоль необходимы для монтажа кабельных лотков и коробов. В системе strut профиль и strut консоль для средних нагрузок представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему strut профиль и strut консоль для средних нагрузок входят кабельные стойки и консоли, а также, элементы для крепления изделий в трех исполнениях.

Консоли и профили кабельные ЗЕ-41, ЗЕ-21, ЗЕ-42, ЗЕ-82, ЗЕ-50, ЗЕ-60, ЗЕ-70, для средних нагрузок, BPM-41, BPL-41, BPM-21, BPL-21, BPD-21, BPD-41, BBP-21,  BBD-21, BBP-41, BBD-41, BBH-60, BBH-70, BBF-60, BBF-80

Марка изделия Толщины
изделия
Размеры
изделия

Strut профиль 1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000
Strut консоль 1.5/2.0/2.5 200, 300, 400, 500, 600

Консолипрофили, подвесы ЗЕ-21 1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000
Консолипрофилиподвесы ЗЕ-41 1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000
Консолипрофили, подвесы ЗЕ-42 1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000
Консолипрофили, подвесы ЗЕ-82 1.5/2.0/2.5 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000
Консоль кабельная ЗЕ-60 2.0/2.5 230, 330, 430, 530, 630
Консоль кабельная ЗЕ-70 2.5/3.0 230, 330, 430, 530, 630
Консоль кабельная ЗЕ-80 4.0 737, 787, 837, 937, 1037
Аксессуары 0.7/0.8/1.0/1.2/1.5 в ассортименте

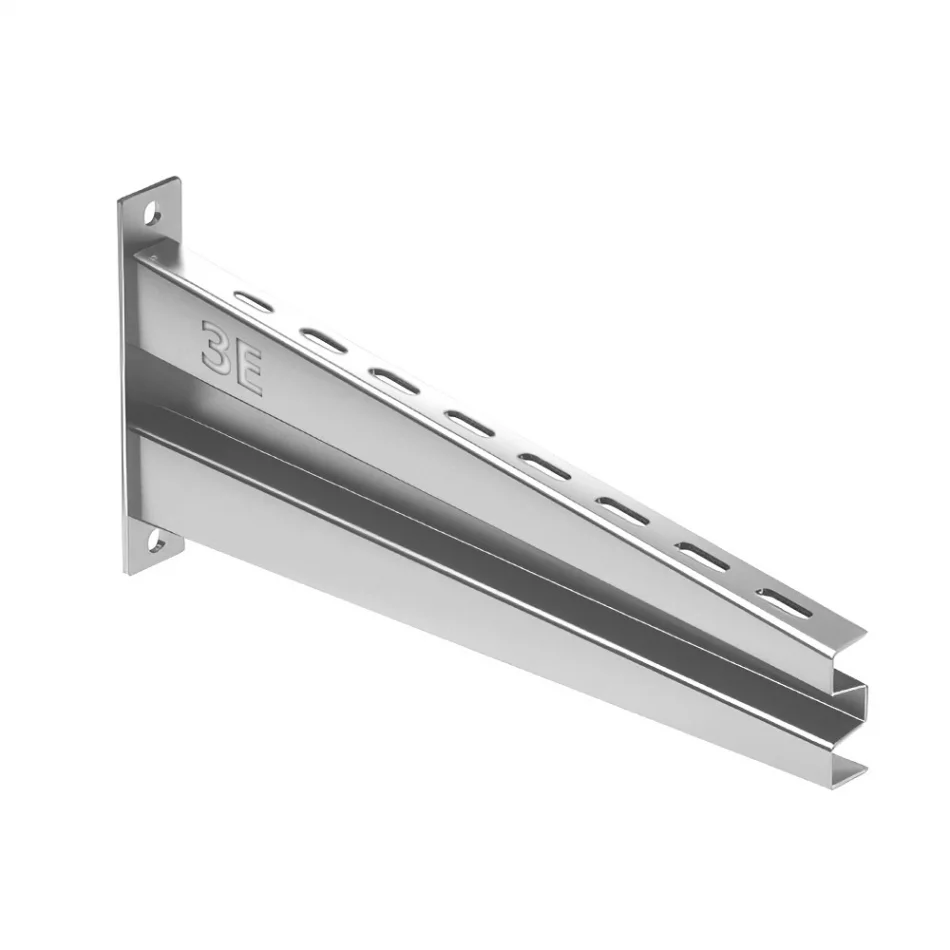

Консоли кабельные (для высоких нагрузок)

Несущие конструкции необходимы для монтажа кабельных лотков и коробов. В системе несущих конструкций для высоких нагрузок представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему несущих конструкций для высоких нагрузок входят кабельные стойки и консоли, а также, элементы для крепления изделий в трех исполнениях.

Консоли кабельные ЗЕ-100, для больших нагрузок, профиль I-образный, BPM-50

Марка изделия Толщины
изделия
Размеры
изделия

Консоль I-профиля ЗЕ-100 2.5/3.0

249, 349, 449, 549, 649

Профиль I-образный ЗЕ-100 100х50 300, 400, 500, 600, 700, 800, 1000, 1200, 1800, 2000, 3000
Аксессуары 0.7/0.8/1.0/1.2/1.5  в ассортименте

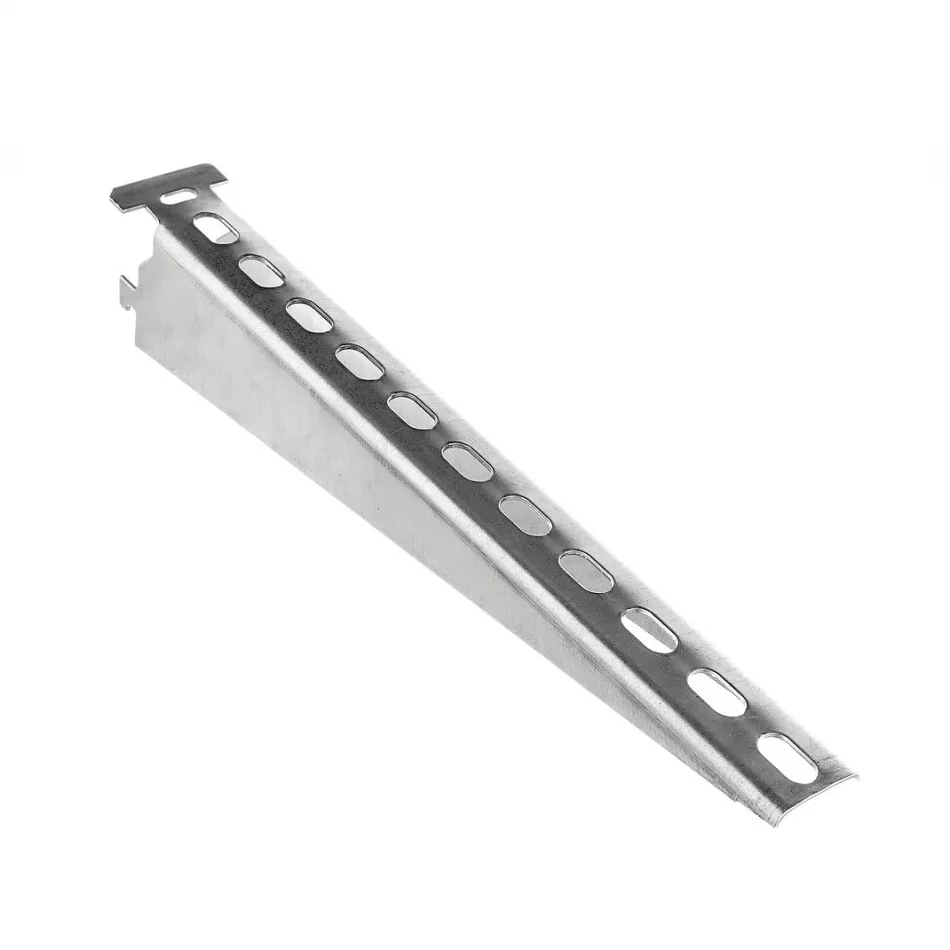

Полки кабельные, стойки кабельные (электромонтажные изделия ГЭМ)

Полки кабельные, стойки кабельные и другие электромонтжаные изделия ГЭМ необходимы для монтажа кабельных лотков и коробов. В системе электромонтажных изделий ГЭМ представлен широкий ассортимент полок и стоек кабельных известных марок изделий различных конфигураций, толщин и длин. В систему электромонтажных изделий ГЭМ входят кабельные стойки и полки, а также, элементы для крепления изделий в трех исполнениях.
Полки кабельные К1160, К1161, К1162, К1163, К1164, стойки кабельные К1150, К1151, К1152, К1153, К1154, К1155, стойка потолочная СКП

Марка изделия Толщины
изделия
Размер
изделия

Полки кабельные 1.0/1.2/1.5/2.0 150, 250, 350, 450, 650
Стойки кабельные 1.5/2.0/2.5 400, 600, 800, 1200, 1800, 2200
Стойки потолочные СКП 1.5/2.0/2.5 200, 400, 500, 600, 800, 1000, 1200
Стойки с основанием К1170 (двойная) 1.5/2.0/2.5

400, 600, 800, 1000, 1200, 1600, 1800, 2000

Стойки с основанием К1174 (одинарная) 1.5/2.0/2.5

400, 600, 800, 1000, 1200, 1600, 1800, 2000

Стойки СН-20, К120, К121, К305, К314 0.8-4.0 1357, 610, 910, 1250, 1402
Полосы, уголки, швеллеры перфорированные 0.8-4.0

1000, 2000

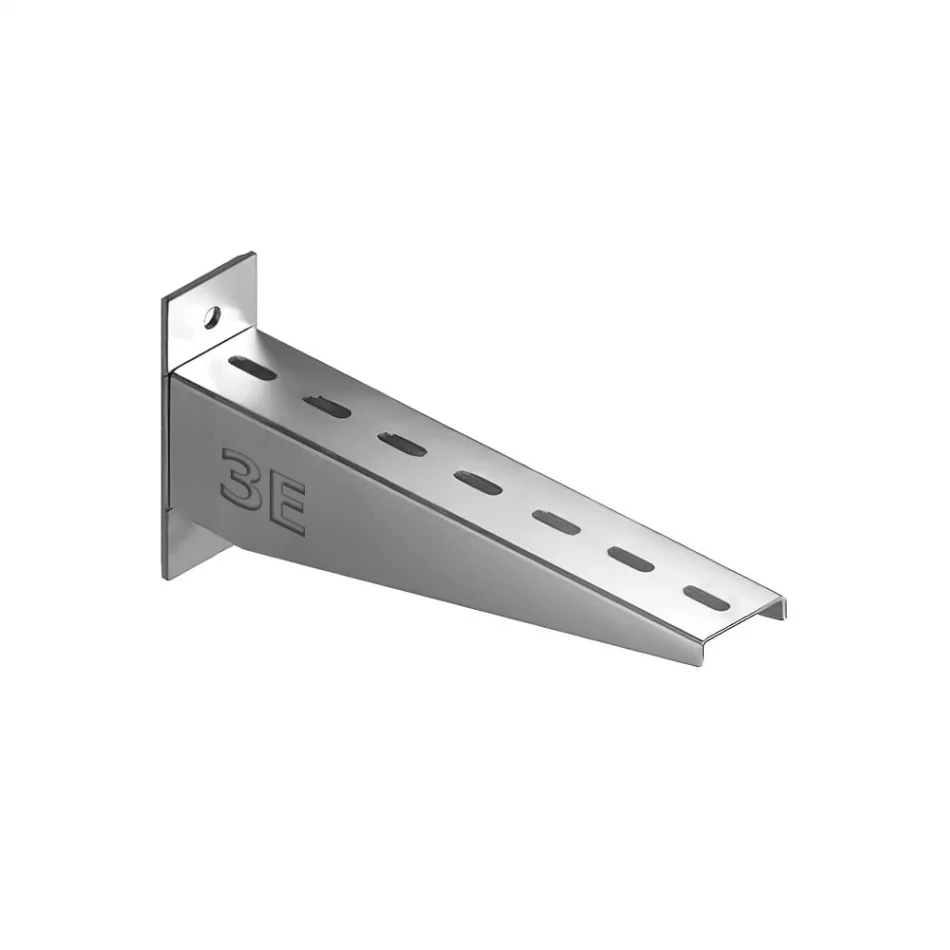

Консоли КС, Стойки СТ, СТД, СТДТ

Несущие конструкции необходимы для монтажа кабельных лотков и коробов. В системе несущих конструкций СТ, СТД, КС представлен широкий ассортимент известных марок изделий различных конфигураций, толщин и длин. В систему несущих конструкций СТ, СТД, КС входят кабельные стойки и консоли, а также, элементы для крепления изделий в трех  исполнениях.
Консоли кабельные КС3, КС5, стойки кабельные СТ, СТД, СТ50, СТ70, СТДТ

Марка изделия Толщины
изделия
Размеры
изделия

Консоли кабельные КС3 2.0/2.5/3.0/4.0

140, 240, 340, 440, 540, 600, 640, 750

Консоли кабельные КС5 2.0/2.5/3.0/4.0

140, 240, 340, 440, 540, 600, 640, 750


Стойки кабельные СТ 2.0/2.5/3.0/4.0 200, 300, 400, 500, 600,
700, 800, 900, 1000, 1100,
1200, 1300, 1400, 1500,
1600, 1700, 1800, 1900, 2000,
2200, 2400, 2600, 2800, 3000
Стойки кабельные СТД 2.0/2.5/3.0/4.0
Стойки кабельные СТДТ 2.0/2.5/3.0/4.0
Стойки кабельные СТ50 2.0/2.5/3.0/4.0
Стойки кабельные СТ70 2.0/2.5/3.0/4.0
Аксессуары S=0.7/0.8/1.0/1.2/1.5 в ассортименте


Аксессуары (шпильки, хомуты и пр.)

Аксессуары необходимы для монтажа кабельных линий. В системе аксессуаров представлен широкий ассортимент известных марок изделий различных конфигураций, диаметров и длин. В систему аксессуаров входят кабельные хомуты, шпильки, струбцины, болты, гайки и пр. в трех исполнениях.
Хомуты кабельные ЗЕ-1, ЗЕ-2, крепления, шпильки, болты. шайбы, гайки, струбцыны

Марка изделия Диаметры
изделия

Шпилька металлическая М6, М8, М10, М12, М16
Струбцины крепления шпильки к несущим балкам М6, М8, М10, М12
Крепление шпильки к профнастилу М8, М10
Болт с квадратным подголовником/полуцилиндрической головкой М6, М8, М10
Болт с шестигранной головкой М6, М8, М10, М12, М14, М16
Гайки с насечкой/самоконтрящиеся/шестигранные М6, М8, М10, М12, М14, М16
Гайки канальные с пружиной/без пружины М6, М8, М10, М12
Шайбы плоские/пружинные М6, М8, М10, М12, М14, М16
Скобы крепления кабеля металлические 12-89
Хомут крепления одного кабеля ЗЕ-1 11-25, 25-40, 40-60, 60-90, 90-115, 115-140
Хомут крепления трех кабелей ЗЕ-3 25-45, 40-60, 50-75, 75-100, 100-120
